- Detección rápida de anomalías gamma.
- Alta sensibilidad de las mediciones.
- Portabilidad y facilidad de uso.
- Indicación de flechas y sonidos.
- Ajuste del tiempo de integración.

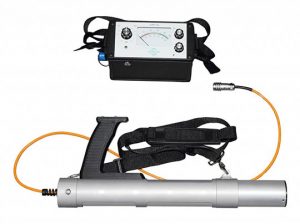

SRP-20 es la versión más avanzada de los radiómetros anteriormente populares SRP-68 y SRP-97 y su análogo en términos de uso funcional y dominio de aplicación. El SRP-20, al igual que las versiones anteriores, es un radiómetro de centelleo y está diseñado para la búsqueda de minerales radiactivos en base a su radiación gamma, la prospección radiométrica del terreno, la prueba radiométrica de canteras y aperturas de minas y la detección de zonas contaminadas radiactivamente. Están disponibles en el mercado las versiones peatonal y de registro (análogos SRP-97K y SRP-68-02/03), que difieren en el diseño de la caja de la unidad de detección con idénticas características metrológicas. Gracias a la presencia de interfaces Bluetooth y USB, los datos pueden transferirse a un PC en tiempo real. También es posible aumentar la ventana de integración temporal para obtener datos estables sobre las anomalías que se acercan a los valores de fondo.
Áreas de aplicación del SRP-20:
- Búsqueda de minerales radiactivos por radiación gamma.
- Prospección radiométrica del terreno.
- Pruebas radiométricas de canteras y aperturas de minas.
- Detección de zonas de contaminación radiactiva.
- Registro de rayos gamma.
| Measurement range of exposure dose rate of gamma radiation | 0 ÷ 3 000 mcR/h |
| Fundamental error of measurement of exposure dose rate of gamma radiation of 226Ra radionuclide | no more than ±15% (not standardized in the measurement subrange 30 mcR/h) |
| Measurement range of the average count rate of recorded gamma | 0 ÷ 10 000 s-1 |
| Fundamental error of measurement of average count rate of recorded gamma | no more than ±10% |
| Energy range of detecting gamma | 35 ÷ 3 000 keV |
| Variation limit of averaging window | 1 ÷ 20 s |
| Setting time of operating mode | no more than 1 min |
| Power supply voltage | 12.5 ± 2 V |
| Average power | 0.8 W |
| Life time of power supply | no less than 30 h |
| Operating temperature range | -40 ÷ +50 ˚С |
| Dimensions | |
| – detection unit | 56 × 155 × 480 mm |
| – measuring console with power supply | 1190 × 90 × 145 mm |
| Interfaces | USB, Bluetooth |
| Weight | |
| – detection unit | 1.3 kg |
| – measuring console with power supply | 2.6 kg |
| Life span | no less than 6 years |
- Evaluación rápida de la radiactividad natural de las rocas.
- Alta sensibilidad de las mediciones.
- Portátil y fácil de usar.
- Ventana de promediación ajustable.
- Se suministra con fuente de control (Co-60).

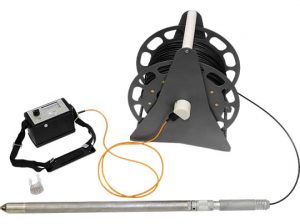

Radiómetro de centelleo de pozos SRP-20 – la versión más avanzada de los conocidos radiómetros de registro SRP-97K y SRP-68-02/03 y sus análogos en cuanto a funcionalidad y aplicación. El dispositivo está diseñado para realizar registros de rayos gamma en pozos de hasta 300 m de profundidad y perforaciones. Las versiones de pozo y de mano (análogo del SRP-68-01, SRP-88 y SRP-97) se fabrican en serie.
Al realizar el registro de rayos gamma, se registra una curva o gráfico continuo que muestra la intensidad de la radiación gamma en µR/h. Debido a la absorción natural por parte de la roca anfitriona, se registra la radiación ionizante de las rocas y los objetos situados en un radio de hasta 30 cm del detector de centelleo.
¿Por qué SRP-20?
- El radiómetro de sondeo SRP-20 incluye tanto la sonda como la unidad de control, por lo que se convierte en un sistema completo para el registro de rayos gamma.
- La unidad de detección impermeable de la versión de perforación puede utilizarse tanto en perforaciones secas/llenas de líquido como con cualquier tipo de revestimiento (o sin él).
- Unidad de control impermeable.Interfaz fácil de usar y funcionamiento sencillo.
- El Bluetooth y el USB incorporados permiten la visualización de datos en tiempo real en un PC o smartphone (tableta).
- El instrumento puede suministrarse con un sistema de alimentación de varillas de registro de pozos y un juego de varillas para poder utilizar la sonda en pozos y perforaciones horizontales, inclinadas y ascendentes.
- El ajuste de la ventana de promedio de tiempo permite registrar datos estables sobre anomalías de bajo nivel y proporciona una respuesta inmediata durante la exploración rápida.
- A petición, la unidad de detección puede fabricarse para su colocación en pozos de más de 300 m de profundidad.
- El indicador de puntero fácil de usar, equipado con un motor de pasos, elimina las oscilaciones causadas por el movimiento de la consola de medición.
- La luz de fondo del indicador permite realizar mediciones cómodas en cualquier condición.
- Maleta de transporte robusta, fuente de control Co-60 y auriculares de alta calidad de tipo abierto.
| Measurement range of exposure dose rate of gamma radiation | 0 ÷ 3 000 mcR/h |
| Fundamental error of measurement of exposure dose rate of gamma radiation of 226Ra radionuclide | no more than ±15% (not standardized in the measurement subrange 30 mcR/h) |
| Measurement range of the average count rate of recorded gamma | 0 ÷ 10 000 s-1 |
| Fundamental error of measurement of average count rate of recorded gamma | no more than ±10% |
| Energy range of detecting gamma | 35 ÷ 3 000 keV |
| Variation limit of averaging window | 1 ÷ 20 s |
| Setting time of operating mode | no more than 1 min |
| Power supply voltage | 12.5 ± 2 V |
| Average power | 0.9 W |
| Life time of power supply | no less than 25 h |
| Operating temperature range | -40 ÷ +50 ˚С |
| Dimensions | |
| – detection unit | 36 × 1010 mm |
| – measuring console with power supply | 200 × 90 × 145 mm |
| Interfaces | USB, Bluetooth |
| Weight | |
| – detection unit | 2.5 kg |
| – measuring console with power supply | 2.6 kg |
